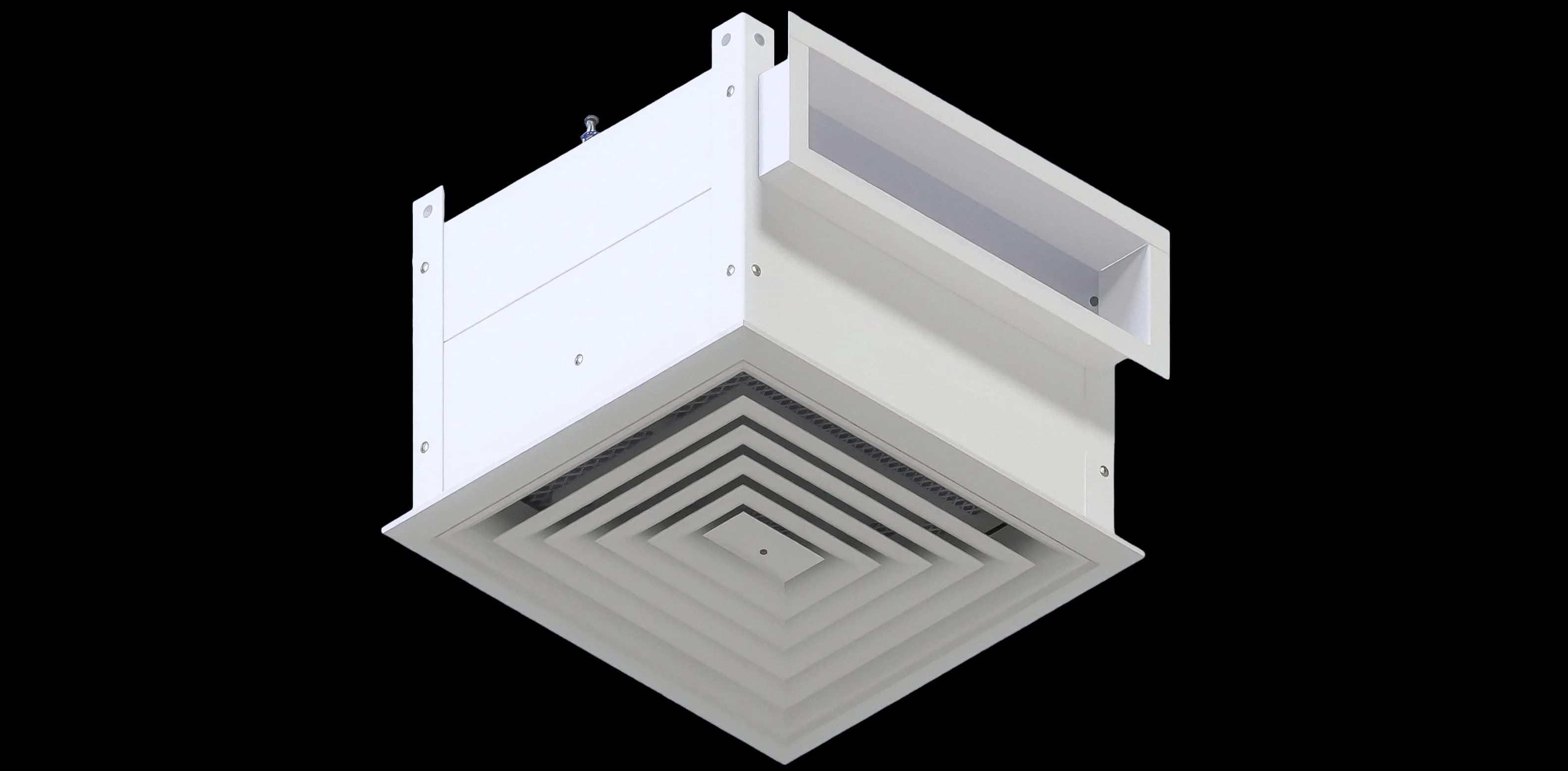

CTLR · Caixa Terminal Entrada Lateral Retangular
Unidade de insuflação com conexão lateral para duto retangular, projetada para distribuição final do ar filtrado em ambientes controlados.
Modelo CTLR
A CTLR - Caixa Terminal Entrada Lateral Retangular é uma unidade terminal de insuflação desenvolvida para aplicações que exigem distribuição final do ar com elevado nível de controle, estanqueidade e confiabilidade operacional. Sua configuração com entrada lateral para duto retangular permite integração eficiente ao sistema HVAC, especialmente em instalações com limitação de altura no entreforro.
Projetada para uso em salas limpas, laboratórios, hospitais e ambientes industriais críticos, a CTLR combina construção robusta, facilidade de instalação e recursos que favorecem monitoramento, validação e manutenção do sistema de filtragem.
Conexão
lateral retangular
Vedação
gel ou borracha
Monitoramento
pressão diferencial
Teste
leitura de aerossol
Difusão
4 vias
Construção
galvanizado, inox ou alumínio
Construção
A caixa terminal é fabricada em chapa de aço galvanizado, podendo também ser fornecida em aço inox ou alumínio, conforme os requisitos de processo e sanitização exigidos pelo projeto.
Quando produzida em aço galvanizado, recebe acabamento em pintura epóxi branca, proporcionando maior durabilidade e resistência em ambientes submetidos a rotinas frequentes de limpeza.
A estrutura do equipamento é desenvolvida para oferecer rigidez mecânica, vedação e segurança de montagem.
Sistema de Filtragem
A caixa pode ser configurada para operar com filtros com vedação em borracha ou vedação em gel, garantindo elevada estanqueidade do sistema e compatibilidade com diferentes padrões de filtragem.
Monitoramento e Validação
O equipamento possui tomadas de pressão diferencial e pontos para leitura de concentração de aerossol, permitindo monitoramento da perda de carga e execução de testes de integridade do filtro.
Difusão de Ar
A descarga de ar é realizada por difusor de quatro vias, garantindo distribuição uniforme do ar insuflado no ambiente.
Principais Características
Solicite informações técnicas deste modelo
Nossa equipe pode orientar a especificação da melhor configuração para o seu projeto.
